污衣槽的设计与构成

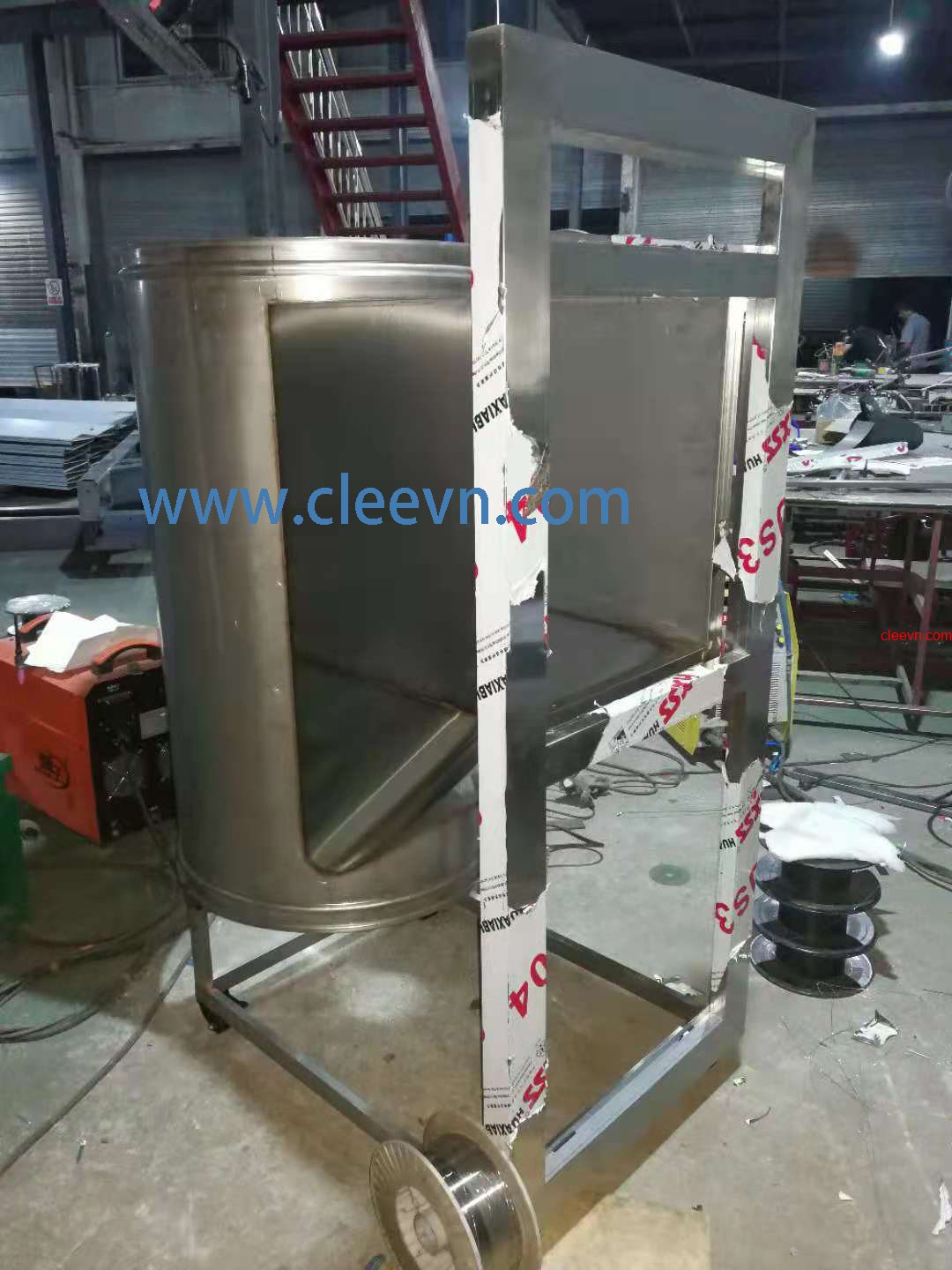

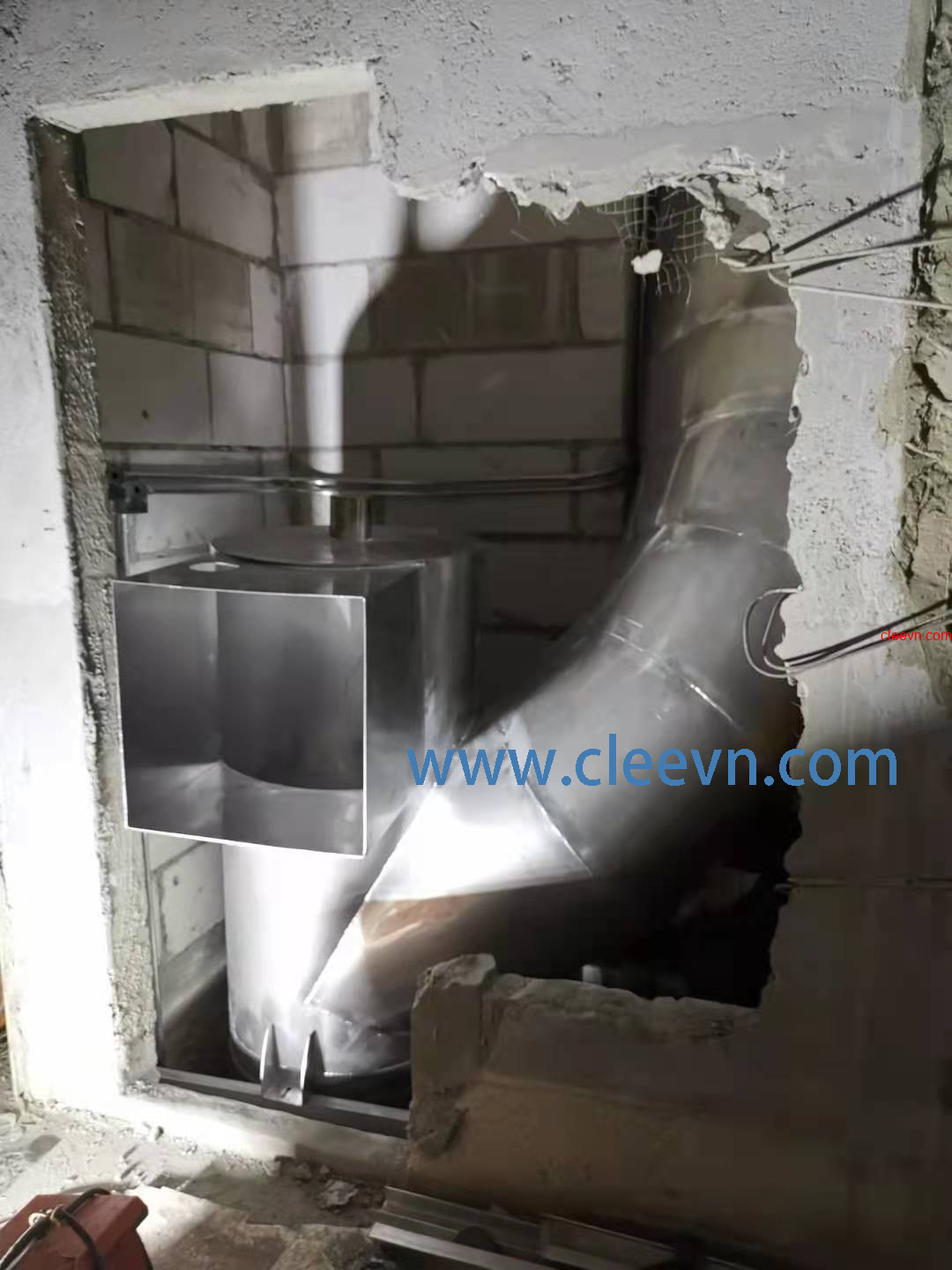

1、主槽体 内直径:600毫米,板厚:1.5毫米,材质:304级别不锈钢板,制造:投物口设有45度的圆弧斜滑道,确保布草不受磨损的情况下滑进主槽体槽管内。投物口与主槽体焊接而成,其材质和厚度与主槽体相同。 结构:污衣井系统由槽筒式管道接合而成,每段管道连接方式,抱箍连接。 在每一楼层,主槽体均以锌铁支架及螺栓固于地台或结构上。 主槽体管道内侧打磨光滑,不会有任何异物设置于管内,以避免导致布草滑落时受到不必要的损害,阻碍或依附在管壁上。 通道顶端和底部排放口安装喷淋头 污衣槽垂直管道寿命不低于30年

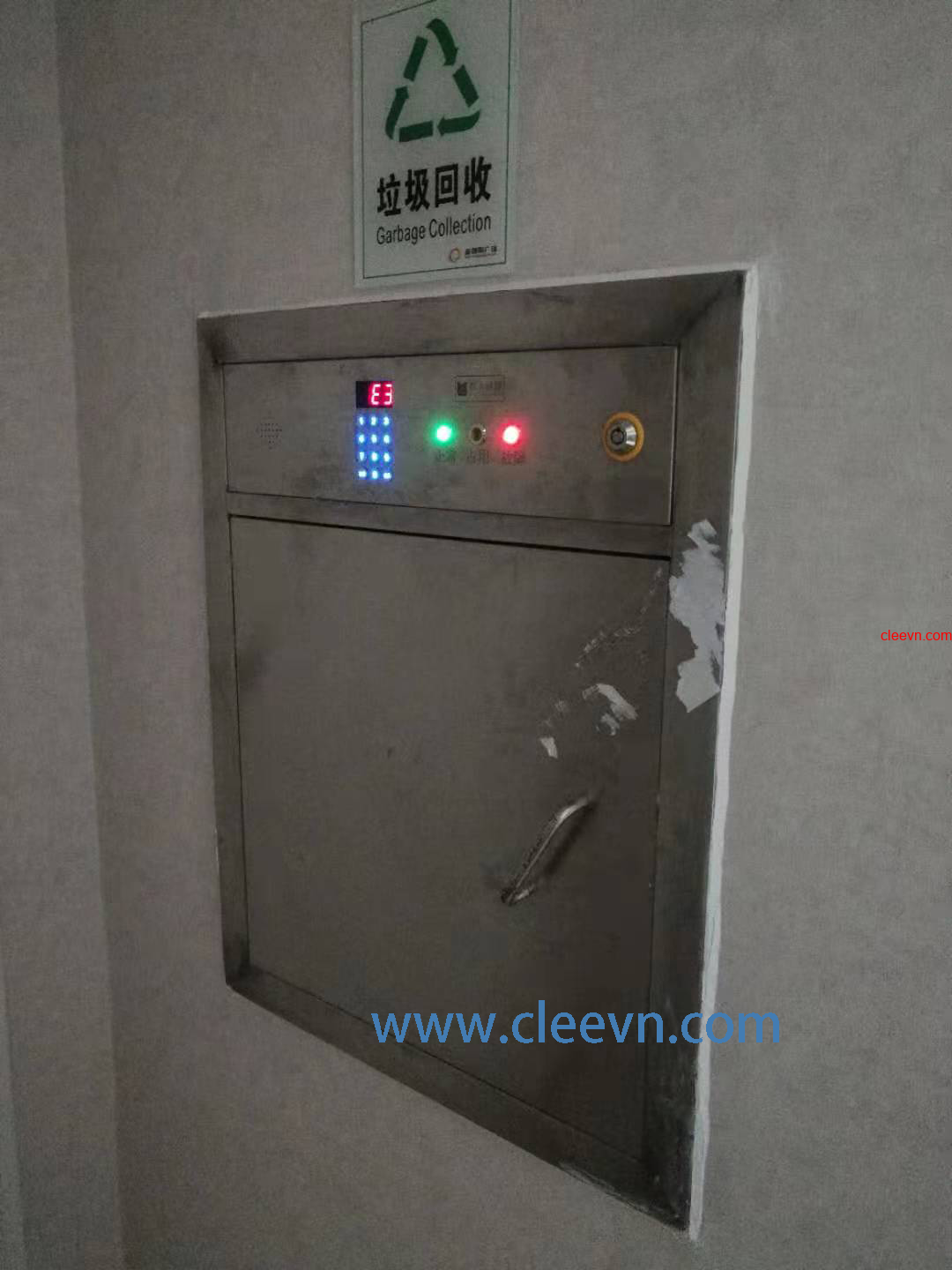

2、投物门由不锈钢门板和门框组成 材质:1.5mm304不锈钢板,尺寸:500mm*500mm 。 投物门为侧开式(或自动升降门),方便人手操作,有90°定位功能,配有把手,能自动关闭,配有钥匙。各层投物门配有电锁控制装置,当一个投物门打开时其他的投物门将不能打开。投物门符合中国消防防火条例及标准,有不少于1.5小时耐火等级。 投物门设计按键或刷卡式开门,具有状态指示灯。 投物门的表面和边缘需平滑,无任何尖锐物或对衣物造成损失的障碍物在主槽管内。
3、检查门,检查门设在污衣槽上方的一层。 材质:1.5mm304不锈钢板,尺寸:500mm*500mm 检查门装有带钥匙的机械锁 检查门符合中国消防防火条例及标准,有不少于1.5小时耐火等级。 检查门可对顶部消防喷淋头、烟雾探测器进行维修。
4、排放装置,排放装置由具有缓冲的底部排放筒和自动防火排放门组成 排放筒的顶部钢板由至少3mm厚不锈钢板制成,出口切面面积须比主槽管口大,顶部由锌铁支架支撑,排放口距地面1.2米 排放门由1.5mm304不锈钢制作,尺寸:700mm*800mm有不少于1.5小时耐火等级。排放门参与污衣槽电控箱联动,在没有手动关闭的情况下保持门开启状态:遇有火警,防火门自动将出口封闭。
5、排气管内直径:250毫米 内料:1.5毫米厚304不锈钢 装配:槽管竖直的接缝经焊接及打磨光滑。排气管由锌铁支架固定,并接驳至室外或外墙预留的百叶处。 并在排气管适当位置安装70°C熔断丝,手动复位,与消防控制中心联动。风机参数。220V50HZ90W。
6、消防功能,所有投物门多门互锁,火警时全部关闭。 每扇门上都装有把手,闭门器,防火密封条及电控锁 污衣槽底部的不锈钢防火门平时可以常开,但有火警时自动关闭,并与消防控制中心联动。 污衣槽内在顶部安装喷淋头(污衣槽施工单位只预留条件,配合消防施工单位来完成) 物衣槽 顶部安装烟感探测器(污衣槽施工单位只预留条件,配合消防施工单位来完成)
7、电子控制系统,电子控制系统基于操作安全要求,采用模块化系统(采用CAN总线模式设计)。系统带有多门互锁功能,消防联动功能。 (1)在地下室的污衣分离间设置总控箱,采用液晶显示控制模块,显示系统使用状态。在工作人员集中收集衣物时,可手动关闭排放门,以防止布草滑出时砸伤工作人员。 (2)互锁功能,每次只可使用一个投物门,即有一个投物门打开后,其余楼层投物门均不可打开。 (3)消防联动功能 总控箱要与消防控制中心联动,有火警时,关闭整个污衣槽系统,防火阀自动关闭,排放门自动关闭,若有未关闭的投物门,报警提示。 (4)总控箱符合IP65结构规范和带国际签发认可的IP65标贴 (5)投物门电器装置,投物门使用带钥匙的电控锁,通电时开锁,符合节能要求。所有楼层投物门上方设有显示屏,当有投物门开启时,所有楼层显示屏显示打开楼层号,同时指示灯显示系统当前状态,全程操作具有语音提示。开门方式可以选择按键或刷卡开门。
